两轴数字云台-微型两轴转台

产品介绍：

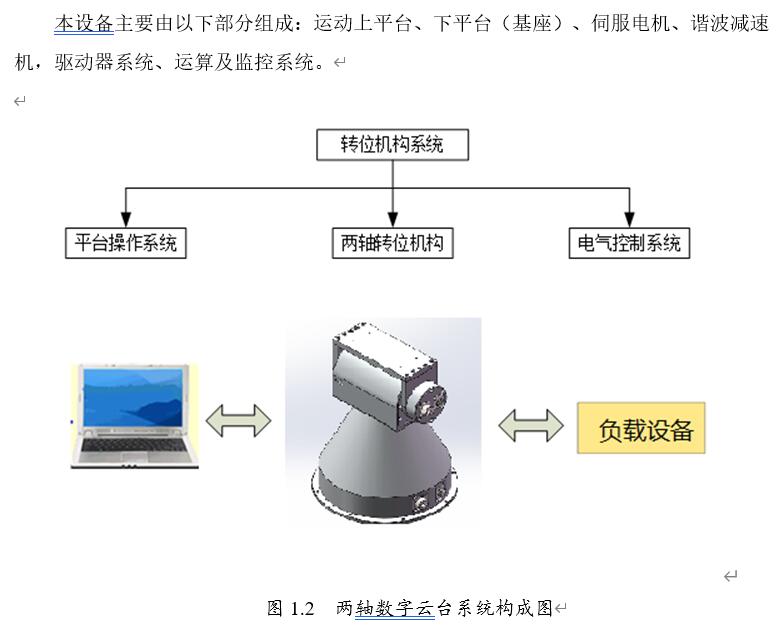

两轴数字平台垂直水平旋转系统包括航向框架、一体化中空轴旋转执行器（包括谐波减速机、带编码器伺服力矩电机、旋转轴承、轴系端盖等零部件组成），伺服电机驱动谐波减速机带动平台航向框架转台旋转，通过光电编码器测量（安装位置和航向轴系相同）和反馈航向轴系位置和角度。

名称	WIN02-007两轴数字云台平台运动性能指标
主要技术指标	（1）有效载荷：最大承重不小于20kg（承载方式：顶载）
	（2）运动参数：
	姿态	角度	速度	定位精度	分辨率
	垂直旋转(α)	-60～30°(可调)	0.1～16°/s(可调)	≤0.05°	≤0.01°
	水平旋转(γ)	0～330°(可调)	0.1～35°/s(可调)	≤0.05°	≤0.01°
其他技术指标	（1）预置位（个）：32个（可调）
	（2）垂直归零功能：支持
	（3）云台状态信息回传：支持角度、码值回传
	（4）通讯方式：RS-422
	（5）波特率：115200；校验位：无；数据位：8；停止位：1
	（6）防雷：集成防浪涌保护电路
	（7）防护等级：IP66
	（8）传动方式：具有自锁功能
	（9）输入电压：DC24V±5%，DC48V±5%（装机总功率：0.7 KW）
	（10）额定功率：500W（装机总功率：700W）
	（11）工作温度：-30℃～60℃
	（12）环境湿度：＜90%RH
	（13）外壳材料：特殊涂料工艺（样机：铝合金表面本色样机氧化处理）
	（14）平台总重：约26kg(不含负载)
